东风天锦道路污染清除车
东风天锦道路污染清除车
大 品牌/ 高 品 质/ 程 力造
Big brand / High quality / Chengli made
天锦道路污染清除车是我公司最近几年结合全国各地不同的 用车环境独立开发出的一款车辆。
该车综合能力强同时兼备洗扫 车洗扫作业能力以及吸尘车吸尘作业。
清扫作业时不受天气、 路 况、环境因素影响 ，实现全天候作业。
产品特点
Product Features
设计独特

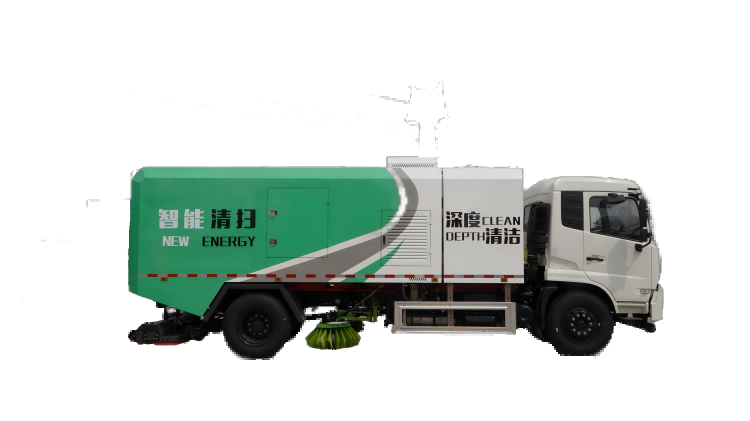

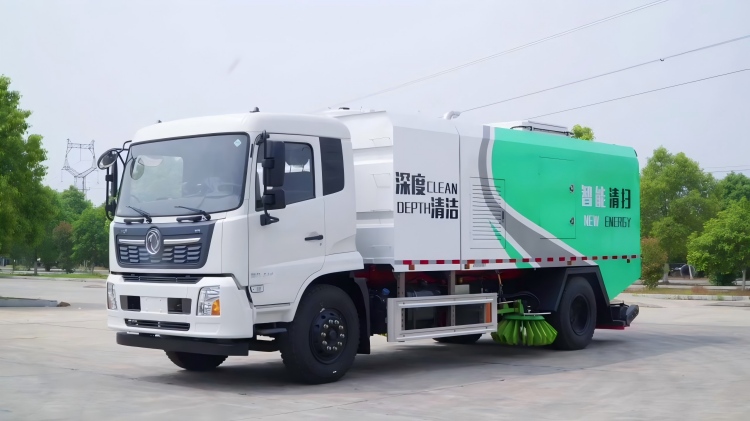

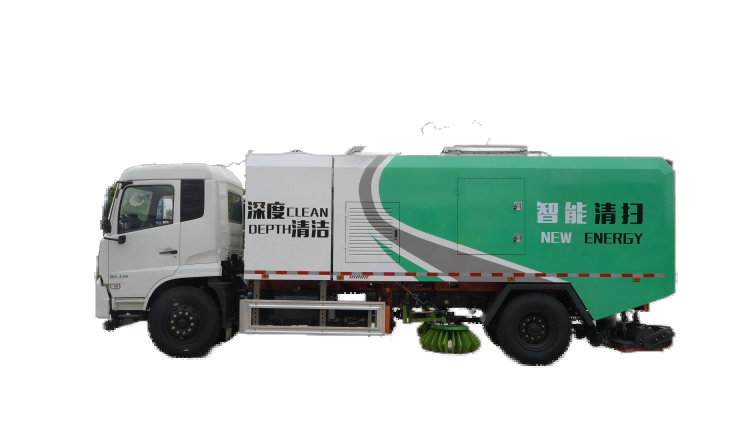

CL5180TWQAQZ型道路污染清除车采用全新的设计结构
中置清扫车左右立扫、后置滚扫吸盘（吸盘内部加装高压喷杆）、左右
高压侧喷杆（可单独工作一边也可同时打开）前独立水箱、 中部滤筒仓
及后尾部双层垃圾箱。风道匹配晴雨天干湿转换风道（根据不同天气、
路况选择相对应的作业模式）
作业能力强
该车同时具备了洗扫车高压冲洗作业能力以及滚扫吸尘车滚扫
清扫能力 ，对于吸覆在路面的杂志、尘垢、油渍、粘着物有着较强清
扫效果。车辆作业时不受睛雨天及路面积水限制 ，适用于多种路况及
天气环境。
作业范围广
车辆可用于铣刨路面或水稳层的扫吸 ，吸扫后的路面洁净程度
完全满足沥青洒布之前路面基层清扫的施工要求。此外 ，也可应用于港
口、码头、煤矿、钢厂、水泥厂等粉尘污染严重的场所。也可用于市政
路面日常清扫保洁。
多种独立作业模式
全洗扫、左洗扫、右洗扫、全清扫、左清扫、右清扫、纯吸7种
独立作业模式。高压泵喷水系统随着左洗扫、右洗扫、全洗扫作业
模式打开。 除尘、过滤系统随着左清扫、右清扫全扫及纯吸模式打
开。两套独立的降尘模式 ，洗扫模式通过高压泵喷出水流降尘 ，干
扫模式能过滤筒过滤除尘。真正实现一车多用 ，也可根据路面路况
（路面有积水）选择相对应作业模式。
一键式操控平台
上装控制部分采用一键式操作 ，点动所选作业模式及作业启动。扫盘、
吸盘、及所有水阀、气缸随控制器设定顺序依次打开。 随后旋转副发
动机手动油门开启清扫作业。车辆同时加装倒车影像、远程摇控（方
便司机倾卸垃圾） 以及多项语音提示音。
双层结构垃圾箱
垃圾箱采用上下两层双层结构 ，底部灰尘仓 ，上层为湿式垃圾
仓 ， 内设转换风道、垃圾干湿分离。湿式垃圾仓内部加装高压自洁喷
杆 ，可通过高压水流将吸覆在垃圾箱内垃圾冲出。
方盖法兰除尘滤芯
箱体滤筒仓采用全新设计滤筒仓 ，加大垃圾箱两侧仓门 ，方便
从仓门处直接将滤芯取出。并选用方盖法兰除尘滤芯替换原有的单
孔竖置滤芯。安装时只需先将滤芯从侧门塞入滑道内 ，然后转动锁
紧转杆 ，滤芯便安装完成。安装过程中无需拆装螺栓。仅仅依靠转
动锁紧转杆完成滤芯的安装及拆卸。全车共匹配10组方盖法兰除尘
滤芯。
晴雨天干湿转换风道
垃圾箱内部设有两组风道 ， 由气缸控制风道换向。洗扫模式下
风道模式转换为湿式 ，风机负压产生的流体不经过滤桶仓直接排出
箱体。干扫模式下风道模式转换为干式 ，风机负压产生的流体经过
滤桶仓再排出箱体
水箱
整车水箱容积4.5立方、垃圾箱(湿式垃圾仓)容积7.5立方、滤
筒仓4立方。垃圾箱采用双层上下结构 ，箱体为不锈钢材质。
吸拾系统
全车吸拾系统由康明斯125KW（ 170PS）副发、气动力输出总
成、洛阳北玻6.3高压离心风机组成。高压离心风机额定转速
2900r/min，最大风量每小时11800立方 ，最大风压9200帕。最大出
口风速每秒52米。
高压喷水系统
车辆采用全新进口高压柱塞泵 ，该泵流量低压力大 ，满箱水
清洗模式下可工作50分钟 ，在不影响清洗效果的前提下延长单次作
业时长。最大流量每分钟92L ，最大压力27MPA。高压喷水系统由
高压枪、 自洁杆、吸盘喷水组成。吸盘左右侧加装侧喷杆冲洗路缘。
清扫系统
清扫系统处于车辆尾部 ，吸盘内部配有2.2米长钢丝滚刷。 中
置清扫支架 ，油缸推动清扫支架伸缩及升降。左右边刷采用宽体刷片。
最大清扫宽度3.5米。
液压系统
整车装有两套独立液压系统（如共用一套液压系统受制于液
压马达数量及电磁阀孔径大小差异 ，液压系统容易走高温） 。液压
系统同时加装风冷系统 ，用以降低液压马达长时间运转带起油温。
过滤及除尘系统
全车过滤系统主要由10组方盖法兰滤芯组成。该滤芯拆装方便 ，滤
芯材质选用进口覆膜滤纸。可粘水水洗 ，过滤精度高（过滤精度
0.3~0.5微米）。车辆加装3组储气罐 ，2组位于滤桶仓顶部与滤筒口
直连。储气罐加装压力传感器 ，当压力达到设定值（大于0.65MPA）
时 ，脉冲阀自动打开排气震尘。当压力低于设定值时 ，脉冲阀停止
排气震尘。相较于时间间隔除尘方式 ，现除尘方式在气压足时可缩
短每个滤筒吹尘次数 ，当气压不足时打开除尘影响除尘效果
